Кабельная муфта 4ПКВНТпН-Б-1-16...25 (ERG201622) с болтовыми наконечниками
Муфта 4ПКВНТпН-Б-1-16...25 (с болтовыми наконечниками) термоусаживаемая концевая внутренне-наружной установки для кабеля с пластмассовой изоляцией с броней (без брони) на напряжение до 1 кВ включительно, с трекингостойкими жильными трубками не распространяющими горение, с пониженным газо- и дымовыделением.
Концевые муфты внутренне-наружной установки на основе термоусаживаемых изделий предназначены для оконцевания трех-, четырех- и пятижильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Диапазон допустимых температур окружающей среды от -50°С до +50°С.
Муфты комплектуются болтовыми наконечниками, предусмотренными для монтажа муфт как на кабели с алюминиевыми, так и на кабели с медными жилами. По желанию заказчика муфты могут быть укомплектованы наконечниками под опрессовку.
Комплект заземления брони концевых муфт применяется для монтажа узла заземления в концевых муфтах. Заземления металлического экрана, брони или оболочки кабеля без применения пайки, исключает возможность перегрева монтажником изоляции кабеля.
Комплект заземления состоит из гибкого проводника заземления длиной 500 мм, термоусаживаемой манжеты, пружины постоянного давления, контактной пластины(терка) и двух лент герметика длиной 500мм и 120мм, которые позволяют надежно герметизировать место присоединения

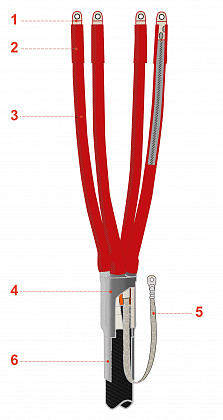

Состав комплекта:
1 – наконечник,
2 – манжета концевая,
3 – трекингостойкая жильная трубка не распространяющая горение, с пониженным газо-и дымовыделением,
4 – перчатка
5 – комплект заземления:
- пружина ППД,
- провод заземления,
- наконечник.
6 – манжета поясная
АВБВ-1
АВБбШв-1
АВВГ-1
АВПбШв-1
АПВБбШв-1
| Комплект заземления | непаяный |
| Наличие контактных элементов | болтовые |
| Наличие защитного слоя в кабеле | с бронёй / без брони |
| Горючесть | — |
| Сечение кабеля, мм2 | 16-25 |
| Рабочее напряжение | до 1 кВ |
| Количество жил | 4 |
| Тип изоляции | пластик |
| Изготавливается по | ТУ 27.33.13-001-28448021-2018 |
| Сертификат | РОСС RU.HB61.H22663 |
| Климатическое исполнение | УХЛ 1; 5 |
Кабельная муфта 4ПКВНТпН-Б-1-16...25 (ERG201622) купить, либо получить необходимую консультацию в компании ООО ЭТК Урал Лайн г. Екатеринбург. Мы являемся официальными партерами завода производителя ООО «НПП «ЭРГ» г. Санкт-Петербург по Уральскому Федеральному округу. Это отечественный производитель специализирующейся на разработке, изготовлении и поставке кабельной арматуры с полным циклом производства на территории России. Все термоусаживаемые изделия ЭРГ обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения, продукция не распространяющая горение в исполнении нг-LS. Высокое качество подтверждается наличием Аттестации в ПАО «РОССЕТИ» № IД-72/22 от 25.04.2022г. Заказы на поставку можно оформить по тел. +7(343)233-75-56 либо в магазине на сайте uralline.ru. Принимаем заказы на кабельные муфты ЭРГ из городов Челябинск, Магнитогорск, Златоуст, Миасс, Копейск, Озерск, Тюмень, Тобольск, Ишим, Пермь, Березники, Соликамск, Чайковский, Кунгур, Лысьва, Уфа, Стерлитамак, Салават, Нефтекамск, Курган, Шадринск, Ханты-Мансийск, Сургут, Нефтеюганск, Югорск, Нижневартовск. Отгрузка на прямую от завода производителя позволяет нашим покупателям приобретать кабельные муфты по самым выгодным ценам со склада в Екатеринбурге. Наши специалисты помогут правильно подобрать муфты по сечению кабеля, дать полную информацию по вопросам предназначения, применения, комплектации, их технической документации, характеристикам, условиям применения и эксплуатации. Работаем только с проверенными транспортными компаниями, предложим самые оптимальные, быстрые и недорогие условия доставки в Свердловскую область, Челябинскую область, Тюменскую область, Пермский край, республику Башкортостан, Курганскую область, Ханты-Мансийский автономный округ-Югра, по России до дверей покупателя.
