Кабельный ввод ВКХ-ЛР-М с фиксацией кабеля ЗЭТАРУС
ДОКУМЕНТАЦИЯ НА КАБЕЛЬНЫЙ ВВОД ВКХ-ЛР-М
Кабельный ввод ВКХ-ЛР-М от компании «ЗЭТАРУС» предназначен для ввода, фиксации и герметизации электрических и волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования. Он обеспечивает степень защиты по IP, заявленную производителем.
 Вид изделия |
Кабельный ввод |
 Тип кабеля |
Небронированный |
 Материал уплотнителя |
Резина маслостойкая |
 Цвет |
естественный цвет |
 Степeнь IP |
IP66/IP67/IP68 |
 Климатическое исполнение |
УТ 1, 5 |
 Температура эксплуатации |
от -40 до +100 ˚C |
 Изготавливается по |
ТУ 27.33.13.130-055-99856433-2023 |
| Сертификат |
04ИДЮ128.RU.С01615 |
 Материал |
Никелированная латунь |
 Модель/исполнение |
Прямолинейный |
| Бренд |
ГОФРОМАТИК |
|

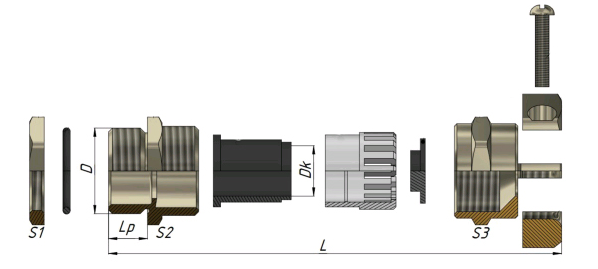

Артикул
|
Тип изделия
|
Тип и размер резьбы D
|
Наружный диаметр кабеля Dk, мм
|
Длина резьбы L1, мм
|
Общая длина L, мм
|
Размер под ключ, мм
|
||
|
S1
|
S2
|
S3
|
||||||
| zeta34751 | ВКХ-ЛР-М12-8-L8 | М12х1.5 | 4-8 | 8 | 27 | 17/14 | 18 | 18 |
| zeta34752 | ВКХ-ЛР-М16-6-L8 | М16х1.5 | 3-6 | 8 | 27 | 18 | 18 | 18 |
| zeta34753 | ВКХ-ЛР-М16-8-L8 | М16х1.5 | 4-8 | 8 | 27 | 18 | 18 | 18 |
| zeta34754 | ВКХ-ЛР-М16-10-L8 | М16х1.5 | 5-10 | 8 | 29 | 20/18 | 20 | 20 |
| zeta34755 | ВКХ-ЛР-М18-10-L8 | М18х1.5 | 5-10 | 8 | 29 | 20 | 20 | 20 |
| zeta34756 | ВКХ-ЛР-М20-12-L8 | М20х1.5 | 6-12 | 8 | 31 | 22 | 22 | 22 |
| zeta34757 | ВКХ-ЛР-М20-14-L8 | М20х1.5 | 10-14 | 8 | 31 | 24/22 | 24 | 24 |
| zeta34758 | ВКХ-ЛР-М25-14-L9 | М25х1,5 | 10-14 | 9 | 37 | 24/27 | 27 | 24 |
| zeta34759 | ВКХ-ЛР-М25-16-L9 | М25х1,5 | 12-16 | 9 | 37 | 27 | 27 | 27 |
| zeta34760 | ВКХ-ЛР-М25-18-L9 | М25х1,5 | 13-18 | 9 | 37 | 30/27 | 30 | 30 |
| zeta34761 | ВКХ-ЛР-М32-22-L10 | М32х1.5 | 15-22 | 10 | 42 | 35 | 35 | 35 |
| zeta34762 | ВКХ-ЛР-М32-25-L10 | М32х1.5 | 18-25 | 10 | 42 | 40/35 | 40 | 40 |
| zeta34763 | ВКХ-ЛР-М40-25-L11 | М40х1.5 | 18-25 | 11 | 48 | 40/45 | 45 | 40 |
| zeta34764 | ВКХ-ЛР-М40-30-L11 | М40х1.5 | 22-30 | 11 | 48 | 45 | 45 | 45 |
| zeta34765 | ВКХ-ЛР-М40-33-L11 | М40х1.5 | 25-33 | 11 | 48 | 50/45 | 50 | 50 |
| zeta34766 | ВКХ-ЛР-М50-38-L13 | М50х1.5 | 32-38 | 13 | 50 | 57/55 | 57 | 57 |
| zeta34767 | ВКХ-ЛР-М63-44-L14 | М63х1.5 | 37-44 | 14 | 51 | 64/68 | 68 | 64 |
| zeta34768 | ВКХ-ЛР-М63-52-L14 | М63х1.5 | 42-52 | 14 | 51 | 78/68 | 78 | 75 |
